CARTOGRAPHIE AERIENNE

La cartographie par voie aérienne prend son essor au sortir de la seconde guerre mondiale, avec le développement de l’aviation générale , et plus récemment a l’aide des satellites !

Cependant, la captation aérienne par drone apporte depuis quelques années : souplesse, rapidité de mise en œuvre, sécurité et économie importante dans l’acquisition de données géoréférencées.

" Suspendu dans les airs, le Géographe peut tout voir " (Emmanuel De Martonne, Géographie aérienne, 1948)

Photogrammétrie par drone

L’ortophoto ou orthomosaïque ou encore orthoplan est une représentation en 2 dimensions d’une surface , de façon très détaillée.

Alors que les sources publiques offrent des données dans une résolution de 50cm ou 20cm/ pixel au mieux ; le drone en vol bas peut offrir un orhtoplan à une résolution de 0,5cm / pixel.

Autrement dit 1 pixel de l’image représente alors 5mm du terrain : de quoi effectuer une analyse technique de précision

Par ailleurs cette grande résolution est complétée par une précision absolue de quelques centimètres par rapport au terrain réel

Avec la technologie RTK la précision du géoréférencement est de quelques centimètres maximum grâce à des points d’appuis au sol (Ground Control Point GCP)

Ainsi l’orthomosaïque peut être utilisée comme plan pour etre intégrée dans un Système d’Information Géographique (SIG)

drone image

Les rendus

Quelques exemples ci dessous de rendus pour différents projets de cartographie 2D 3D

La cartographie aérienne : pour qui ?

Archéologie

Disposer de vues d’ensemble à différentes étapes d’un chantier et révéler certaines parties invisibles à hauteur d’homme.

Assurance

En prévention / prédiction des risques ou en constats et analyses de dégâts (particulièrement dans les zones inaccessibles ou dangereuses)

Environment

Analyse des paysages, des traits de cotes, suivi évolutions A B , PPR (Plan de Prévention des Risques)

Urbanisme

Aménagement du territoire : POS , plans cadastraux.

Tous domaines ou un plan est nécessaire : par exemple plans de cimetières qui viendront alimenter un logiciel de gestion des emplacements ou encore plans pour un camping !

Le saviez- vous ?

L’orthophotographie permet de supprimer les déformations de reliefs et les effets de perspectives sont annulées.

C’est un document à l’échelle qui se superpose parfaitement à un plan topographique ou une cartographie SIG.

Formats de livrables apres traitement

Selon vos besoins, nous fournissons de nombreux formats à exploiter dans vos outils (Autocad, ArcGIS, Global Mapper, Google earth…)

  • un simple nuage de points (x,y,z) : a exploiter selon vos logiciels , en général sous format “.las” “.laz” colorisé ou non
  • un MNT ou MNS : rendu du terrain avec ou sans végétation (le MNT nécessite un traitement plus complexe selon les configurations) , format “.tif”
  • sur ce modèle de terrain, nous pouvons appliquer la photographie ortho rectifiée , donnant ainsi un modèle 3D
  • lignes de contour au format “.dxf” “.shp”
  • intégration dans Google earth via fichier “.kmz” ou dans un soft de réalité virtuelle comme “3D Studio” par exemple
las
laz
mnt
mns
dxf
shp
tif
kmz

La réalisation d'une mission de photogrammétrie par drone

Consultation des cartes aéronautiques de la zone concernée : détermination du risque sol et risque air : en effet selon le secteur nous pouvons être amené à demander des autorisations spécifiques pour pénétrer des les CTR civils et militaires (proximité aéroport) ainsi que dans des Zones Réglementées spécifiques, permanentes ou spécifiques : tout se réalise mais avec plus ou moins de démarches à prévoir

carte aeronautique preparation mission petite

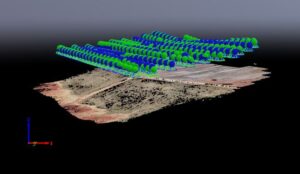

Etablissement du plan de vol : En général pour des missions de cartographie aérienne les vols sont automatisés afin de respecter des passages en bandes parallèles successives, voir en quadrillage si besoin. L’automatisation des vols permet de respecter un recouvrement constant entre chaque image et de suivre le terrain à une hauteur constante (terrain follow) résultant une précision au sol constante


mission drone programmation vol

Il convient de vérifier la météo : Un vent supérieur a 50km/h en rafale ou une pluie ne permettra pas la réalisation de la mission dans de conditions de sécurité. En deca = feu vert 🙂

check meteo drone pixwing

A ce stade nous devons également vérifier de nouveau les contraintes aériennes, car des bulletins (Sup AIP) ont pu apparaitre, contraignant toute ou partie des vols

check aero supaip drone

Installation des points de calage ou des points d’appuis (GCP) : répartition et nombre dépendant du terrain et de la technologie de précision retenue (RTK, PPK)

gcp cible releve centimetrique

Une zone d’exclusion des tiers (ZET) est formée autour du point décollage

zet zone exclusion tiers drone

Le choix de l’heure des vols est important : plus le soleil est haut moins nous avons d’ombres portées au sol : voilà pourquoi nous privilégions la mi-journée ou une couverture nuageuse totale (mais sans pluie)

Nous arpentons la zone selon le plan de vol défini mais a tout instant pouvons reprendre la main sur la radiocommande (la règle aéronautique “voir et éviter” reste de mise 🙂

dji pilot telemetrie

en temps réel nous disposons de la télémétrie : position, altitude, vitesse, cap, niveau batterie… et du retour vidéo renvoyés par le drone

Les images sont chargées sur PC entre chaque vol pour un contrôle qualité

Nous traitons les centaines, voir milliers de photos pour vous livrer au plus vite la cartographie dont vous avez besoin

Selon les projets les rendus peuvent être livrés bruts ou sous forme de plateforme collaborative en ligne

LiDAR drone animation

L'arrivée du LIDAR en captation par drone

  • L’arpentage traditionnel par drone équipé de caméras RGB est très performante dans la majorité des cas
  • Cependant il existe des configurations ou l’on souhaite obtenir le modèle de terrain sous couvert végétal : c’est là qu’intervient ce nouvel outil en pleine expansion du côté des topographes
  • Le LIDAR est un système de télédétection qui utilise de multiples faisceaux lasers, ainsi certains traversent la canopée et viennent mesurer par rebond le niveau du sol a cet endroit précis
  • Cet outil, embarqué sur un drone est tout à fait pertinent au dessus de forêts, de terrains accidentés et sur de grandes surfaces
